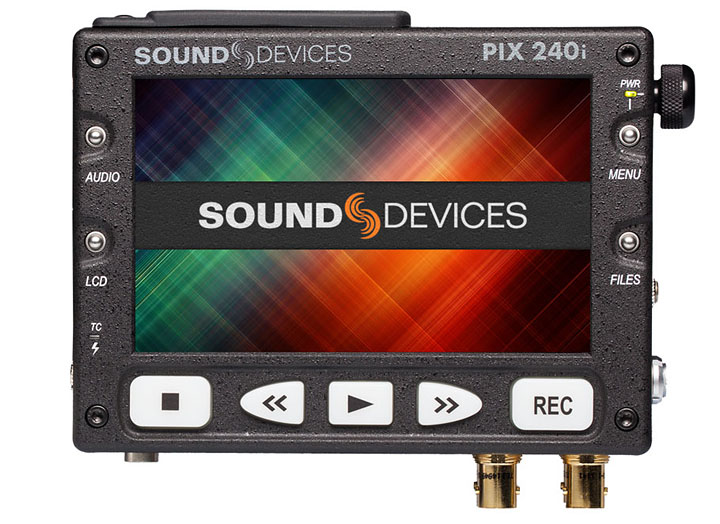

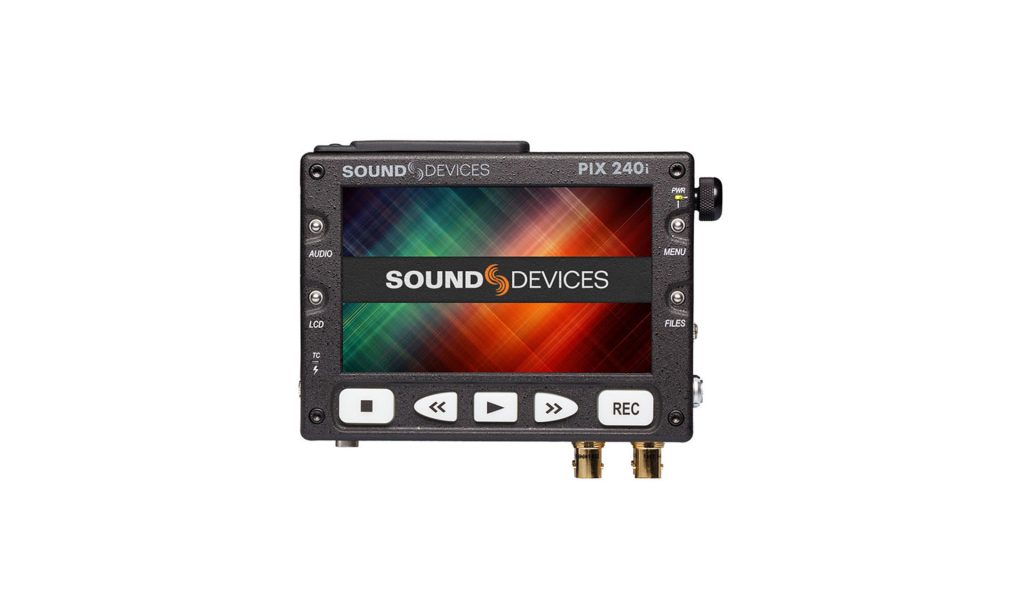

Sound Devices PIX 240i
产品规格
SDI输入和输出 –
4：4：4或4：2：2; 12位，10位或8位
输入：3G-SDI（电平A和B），HD-SDI或SDI
输出：3G-SDI（A级），HD-SDI或SDI
SMPTE 12M-1，12M-2
HDMI输入和输出 –
输入：v1.4a，4：4：4或4：2：2，RGB或YCbCr，10，125M，259M，272M，291M，292,296M，299,352M，372,424,425 或8位HDCP
输出：v1.3,4：2：2 8位，RGB和YCbCr
视频输入分辨率/速率 –
1080p23.976 / 24/25 / 29.97 / 30
1080i50 / 59.94 / 60
1080PsF23。
976/24/25 / 29.97 / 30 720p23.976 / 24/25 / 29.97 / 30（仅适用
于SDI）720p50 / 59.94 / 60
576i50（PAL）
480i59.94（NTSC）
视频编解码器和文件 –
Apple ProRes 4444,330 Mb / s，12位
Apple ProRes 36,100,145,220 Mb / s，8位和10位
Avid DNxHD 36,100,145,220 Mb / s，8位和10位
QuickTime包装（.MOV），UDF文件系统
Up / Down /交叉转换 –
480i，576i，720p，1080i，1080p到任何480i，576i，720p，1080i，1080p
基于硬件的10位
帧率转换 –
24,25,30,50,60,24,25,30,50 ，60,23.976,29.97,59.94至23.976,29.97,59.94，在23.976和24帧模式下的自动3：2下拉移除，其他下拉节奏包括2：2：2：4,2：3：3： 2：3：2：3：2：2和2：2
基于硬件的10位
LCD显示屏 –
5英寸（12.7厘米），800 x 480像素LCD显示屏，光面
IPS（平面内切换）观看角度和颜色准确性
录音：8个通道的记录/回放，同时与视频
模拟，HDMI或SDI，AES / EBU，每个通道可选择
模拟音频–
上XLR 2平衡，MIC-或线路电平输入（48 V幻象切换）
2平衡，线5针XLR输出电平
频率响应：10 Hz-20 kHz，+/- 0.5 dB 1 kHz
THD +噪声：最大0.004％（1 kHz，22 Hz-22 kHz）
输入和输出拓扑结构：全电子平衡，线路电平，RF，ESD，短路和过载保护; 引脚2热3引脚冷
线输出削波电平：+ 18dBu
输出衰减：0-20dB ，增量1dB
耳机，1/8“增益控制
数字音频 –
采样速率/位深度：48kHz，24-位
AES / EBU：通过XLR，110欧姆，2 V pp 4通道
采用SRC输入
HDMI接口，提供32k，44.1k，48k，96k，192k采样率：2通道嵌入式HDMI输入，8通道嵌入式HDMI输出
接受32k，44.1 k，48k，96k，192k采样率
SDI：8通道嵌入式SDI输入，8通道嵌入式SDI输出，48k采样率
文件存储 –
以下可用作存储介质：
声音设备认可的2.5英寸驱动器：
“PIX-CADDY 2“安装的驱动器
eSATAp连接的驱动器
声音设备认可的CompactFlash卡
时间码 –
支持的模式：自由落体，记录运行，外部
帧频：23.976,24,25,29.97DF，29.97ND，30DF，30ND
精度：±0.2ppm，电源切断2小时后保存准确的时间码
输入/输出：BNC（LTC输入和输出），SDI或HDMI（Sony协议），LEMO 5针
同步输出：模拟双向，三电平同步/同步锁相
字时钟（方波，48 kHz的采样率，3.3 VP-p，75欧姆）
同步输入：模拟双，三电平同步/同步锁相
字时钟（方波，48 kHz的采样率，3.3 VP- p，75欧姆）
控制：通过SMPTE时间码记录触发
2.5mm插孔上的LANC或GPIO
键盘：USB主机; 无轮毂的键盘支持
电源：4针Hirose，10-18 VDC，销-1（ – ）引脚-4（+）
工作温度：-10至40℃（14至104℉）
尺寸：14×10.2×6.1厘米（5.5 x 4 x 2.4“）
重量：0.91千克（2磅）
