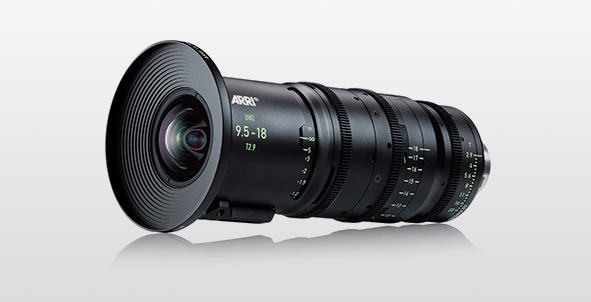

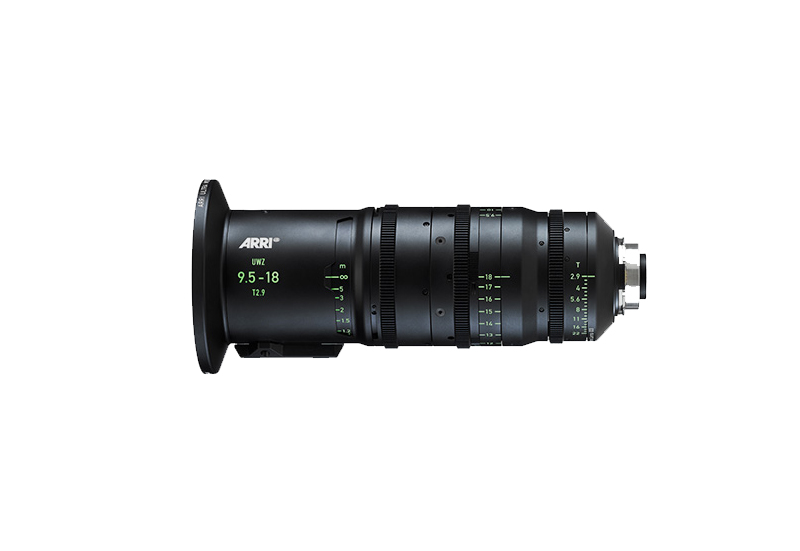

ARRI Ultra Wide Zoom UWZ 9.5-18
超广角变焦镜头
全新的ARRI超广角变焦UWZ 9.5-18 / T2.9是专业电影市场的首款超广角变焦镜头。UWZ拥有34.5毫米不寻常的适应性图像圈，专为现有和未来的大型传感器数码相机设计，采用专利的尖端镜头技术，可克服以前广角变焦的已知问题。这种新型远心设计的光学性能可与高端广角主镜头相媲美甚至超越。为了实现最大的灵活性和成本效益，UWZ可以轻松替换全系列的广角素材。
针对视觉特效应用的需求进行了优化，UWZ非常适合拍摄板材或任何其他情况，其中最大的图像质量至关重要。失真在9.5毫米处低于1％，在18毫米处低于0.1％，这意味着即使在近距离对焦的情况下，直线仍然保持直线。由于采用了新型多层防反射涂层，耀斑和遮光眩光降至最低。近远心光学设计意味着UWZ从中心到图像的角落具有高度均匀的场照明。内置的ARRI镜头数据系统（LDS）功能为变焦，对焦和光圈设置提供了精确的镜头元数据，平滑了后期制作工作流程。
主要特点
- ·适用于大型传感器相机的面向未来的34.5 mm图像圈
- ·缩放索引标记
- ·非常低的图像失真，即使在9.5毫米
- ·几乎没有图像呼吸
- ·均匀的场照明，即使在近距离聚焦
- ·固定整个变焦范围内的入射瞳孔位置
- ·内置镜头支持
- ·视觉特效应用中镜头元数据的LDS
- ·可更换的磨砂盒接口（直径134毫米和156毫米）
- ·与其他ARRI / FUJINON和ARRI / ZEISS镜头相匹配
- ·包含在投递中：ARRI-PL-LDS和佳能EF卡口
技术数据
| 影像传感器尺寸 (mm) |
| 23.76 x 13.37 |
| 22 x 16 |
| 24 x 18 |
| 24.9 x 18.7 |
| 28.25 x 18.17 |
| 成像圈 (mm) | 摄影机 | 焦段9.5mm | 焦段12mm | 焦段14mm |
| 27.26 | ALEXA HD | V=70.3°H=103.0°D=110.6° | V=58.3°H=89.5°D=97.4° | V=51.1°H=80.6°D=88.5° |
| 27.20 | N35 | V=80.3°H=98.6°D=110.5° | V=67.4°H=85.1°D=97.3° | V=59.5°H=76.3°D=88.3° |
| 30.00 | DIN S35 | V=87.0°H=103.5°D=115.7° | V=73.8°H=90.1°D=102.9° | V=65.5°H=81.2°D=94.0° |
| 31.14 | ANSI S35 | V=89.2°H=105.6°D=117.6° | V=75.9°H=92.2°D=105.0° | V=67.5°H=83.3°D=96.1° |
| 33.59 | ALEXA SXT与ALEXA Mini片门全开 | V=87.4°H=112.4°D=121.2° | V=74.2°H=99.3°D=109.0° | V=65.8°H=90.3°D=100.3° |
| 入射瞳(7) | 310.4 mm / 12.22″ | 309.9 mm / 12.20″ | 309.4 mm / 12.18″ |
| 影像传感器尺寸 (mm) |
| 23.76 x 13.37 |
| 22 x 16 |
| 24 x 18 |
| 24.9 x 18.7 |
| 28.25 x 18.17 |
| 成像圈 (mm) | 摄影机 | 焦段16mm | 焦段18mm |
| 27.26 | ALEXA HD | V=45.3°H=73.1°D=80.8° | V=40.8°H=66.8°D=74.2° |
| 27.20 | N35 | V=53.1°H=68.9°D=80.6° | V=47.9°H=62.8°D=74.1° |
| 30.00 | DIN S35 | V=58.7°H=73.6°D=86.2° | V=53.1°H=67.3°D=79.5° |
| 31.14 | ANSI S35 | V=60.5°H=75.7°D=88.3° | V=54.9°H=69.3°D=81.6° |
| 33.59 | ALEXA SXT与ALEXA Mini片门全开 | V=59.0°H=82.6°D=92.5° | V=53.5°H=76.0°D=85.9° |
| 入射瞳(7) | 308.7 mm / 12.15″ | 308.0 mm / 12.13″ |
| 镜头卡口(1) |
| 光圈 |
| 最近对焦距离(2) |
| 放大率(3) |
| 长度(4) |
| 长度（含法兰距）(5) |
| 镜身最大直径（不含镜头前端和齿轮环） |
| 镜身最大直径 |
| 前端直径(6) |
| 重量 |
| 产品号 (公制刻度) |
| 产品号 (英制刻度) |
| PL LDS-1 |
| T2.9 – T22 |
| 0.55 m / 21.654″ |
| 1:10.7 |
| 335.5 mm / 13.209″ |
| 387.5 mm / 15.256″ |
| 112 mm / 4.409″ |
| 134 mm / 5.276″ 或156 mm / 6.142″ |
| 4.8 kg / 10.6lb |
| K2.47620.0 |
| K2.0001686 |
(1)镜头卡口：正向锁定（PL）54 mm不锈钢镜头卡口，带镜头数据系统（LDS）触点
(2)最近对焦距离：最近对焦距离是从底片/影像传感器成像平面量起的
(3)放大率：放大率是在最近对焦距离目标成像大小（第一个数字）与目标实际大小（第二个数字）的比例关系；放大率可分水平（H）与垂直（V）放大率。
(4)长度：镜头长度是从镜头卡口到镜身最前端的距离
(5)长度（含法兰距）：此长度是指从成像平面到镜身最前端的距离
(6)前端直径：镜头/遮光斗开口的直径
(7)从入射瞳到底片/影像传感器成像平面的距离。正值代表入射瞳在影像传感器成像平面之前，负值代表入射瞳在影像传感器成像平面之后。入射瞳（常被误称为“结点”）是透视的中心，让摄影机/镜头系统尽量靠近入射瞳中心能够避免视差错误。虽然入射瞳位置对常规拍摄几乎没有影响，但该数值对于VFX工作十分重要。
