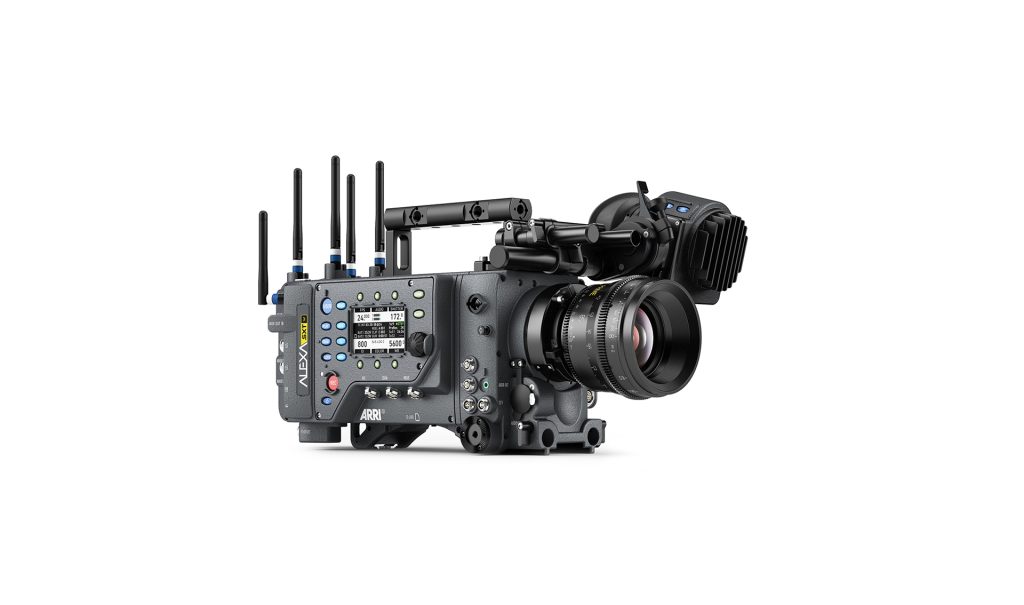

ALEXA SXT W
突破束缚
ALEXA摄影机系统因其出众的图像性能、简单的操作、在最极端的环境下可靠和适宜各种工作流程和预算体量的全能型而著称。
ALEXA SXT W同样基于这些经受考验的技术：它内置了无线视频传输系统，相较于使用外置发射器，摄影机变得更小更轻。它同样减少了电缆的使用，也减少了相关的问题，因为电缆损坏是片场最为常见的技术故障。摄影机的搭建和供电也变得更加快捷，帮助剧组更快推进制作工作。
技术数据
型号
ALEXA SXT W
影像传感器类型
超35格式ARRI ALEV III 拜耳阵列颜色滤镜CMOS 传感器
影像传感器最大分辨率和成像区域
3424 x 2202
28.25 x 18.17 mm / 1.112 x 0.715″
⌀ 33.59 mm / 1.322″
影像传感器帧率
0.75 – 120 fps
重量
∼7.4 kg / ∼16.3 lbs
（机身和PL卡口）
像素间距
8.25 μm
影像传感器有效成像区域 (分辨率)
16:9 ProRes HD: 2880 x 1620
16:9 ProRes 2K: 2880 x 1620
16:9 ProRes 3.2K: 3200 x 1800
16:9 Prores 4K UHD: 3200 x 1800
16:9 ARRIRAW 2.8K: 2880 x 1620
16:9 ARRIRAW 3.2K: 3168 x 1782
6:5 ProRes 2K 变形宽银幕: 2560 x 2146
6:5 ProRes 4K Cine 变形宽银幕: 2560 x 2146
6:5 ARRIRAW 2.6K: 2578 x 2160
4:3 ProRes 2.8K: 2880 x 2160
4:3 ARRIRAW 2.8K: 2880 x 2160
Open Gate ProRes 3.4K: 3424 x 2202
Open Gate ProRes 4K Cine: 3414 x 2198
Open Gate ARRIRAW 3.4K: 3424 x 2202
影像传感器有效成像区域 (尺寸)
16:9 ProRes HD: 23.76 x 13.37 mm / 0.935 x 0.526″
16:9 ProRes 2K: 23.76 x 13.37 mm / 0.935 x 0.526″
16:9 ProRes 3.2K: 26.40 x 14.85 mm / 1.039 x 0.585″
16:9 Prores 4K UHD: 26.40 x 14.85 mm / 1.039 x 0.585″
16:9 ARRIRAW 2.8K: 23.76 x 13.37 mm / 0.935 x 0.526″
16:9 ARRIRAW 3.2K: 26.14 x 14.70 mm / 1.029 x 0.579″
6:5 ProRes 2K 变形宽银幕: 21.12 x 17.70 mm / 0.831 x 0.697″
6:5 ProRes 4K Cine 变形宽银幕: 21.12 x 17.70 mm / 0.831 x 0.697″
6:5 ARRIRAW 2.6K: 21.38 x 17.82 mm / 0.842 x 0.702″
4:3 ProRes 2.8K: 23.76 x 17.82 mm / 0.935 x 0.702″
4:3 ARRIRAW 2.8K: 23.76 x 17.82 mm / 0.935 x 0.702″
Open Gate ProRes 3.4K: 28.25 x 18.17 mm / 1.112 x 0.715″
Open Gate ProRes 4K Cine: 28.17 x 18.13 mm / 1.109 x 0.714″
Open Gate ARRIRAW 3.4K: 28.25 x 18.17 mm / 1.112 x 0.715″
录制文件封装尺寸 (像素)
16:9 ProRes HD: 1920 x 1080
16:9 ProRes 2K: 2048 x 1152
16:9 ProRes 3.2K: 3200 x 1824
16:9 Prores 4K UHD: 3840 x 2160
16:9 ARRIRAW 2.8K: 2880 x 1620
16:9 ARRIRAW 3.2K: 3168 x 1782
6:5 ProRes 2K 变形宽银幕: 2048 x 858
6:5 ProRes 4K Cine 变形宽银幕: 4096 x 1716
6:5 ARRIRAW 2.6K: 2592 x 2160
4:3 ProRes 2.8K: 2944 x 2176
4:3 ARRIRAW 2.8K: 2944 x 2176
Open Gate ProRes 3.4K: 3456 x 2202
Open Gate ProRes 4K Cine: 4096 x 2636
Open Gate ARRIRAW 3.4K: 3424 x 2202
录制文件画面大小 (像素)
16:9 ProRes HD: 1920 x 1080
16:9 ProRes 2K: 2048 x 1152
16:9 ProRes 3.2K: 3200 x 1800
16:9 Prores 4K UHD: 3840 x 2160
16:9 ARRIRAW 2.8K: 2880 x 1620
16:9 ARRIRAW 3.2K: 3168 x 1782
6:5 ProRes 2K 变形宽银幕: 2048 x 858
6:5 ProRes 4K Cine 变形宽银幕: 4096 x 1716
6:5 ARRIRAW 2.6K: 2578 x 2160
4:3 ProRes 2.8K: 2880 x 2160
4:3 ARRIRAW 2.8K: 2280 x 2160
Open Gate ProRes 3.4K: 3424 x 2202
Open Gate ProRes 4K Cine: 4096 x 2636
Open Gate ARRIRAW 3.4K: 3424 x 2202
曝光宽容度
根据ARRI动态范围测试表(DRTC)测定, 从EI 160到EI 3200全范围大于14档
曝光指数
EI 160-3200可调，步进增量1/3档
原生感光度EI 800
快门
电子快门，5.0°- 358°
录制格式
ARRIRAW (.ari)
Apple ProRes 4444 XQ
Apple ProRes 4444
Apple ProRes 422 HQ
Apple ProRes 422
记录媒体
SXR Capture Drives
XR Capture Drives
SxS PRO+ 存储卡
CFast 2.0 存储卡
录制帧率
16:9 ProRes HD: 0.75 – 120 fps
16:9 ProRes 2K: 0.75 – 120 fps
16:9 ProRes 3.2K: 0.75 – 72 fps
16:9 Prores 4K UHD: 0.75 – 50 fps
16:9 ARRIRAW 2.8K: 0.75 – 120 fps
16:9 ARRIRAW 3.2K: 0.75 – 120 fps
6:5 ProRes 2K 变形宽银幕: 0.75 – 96 fps
6:5 ProRes 4K Cine 变形宽银幕: 0.75 – 60 fps
6:5 ARRIRAW 2.6K: 0.75 – 96 fps
4:3 ProRes 2.8K: 0.75 – 60 fps
4:3 ARRIRAW 2.8K: 0.75 – 96 fps
Open Gate ProRes 3.4K: 0.75 – 60 fps
Open Gate ProRes 4K Cine: 0.75 – 48 fps
Open Gate ARRIRAW 3.4K: 0.75 – 90 fps
录制模式
标准实时录制
预录制 (ProRes only)
不含定时器
取景器类型
电子取景器 EVF-1
取景器技术
F-LCOS 取景器屏
取景器分辨率 (像素)
1280 x 784
取景器屈光镜
屈光度 -5到+5可调
色彩输出
Rec 709
Rec 2020
Log C
自定义画面风格 (ARRI Look File ALF-2)
画面风格控制
导入自定义 3D LUT
ASC CDL 参数值 (斜率、偏移、强度、饱和度)
白平衡
自动计算或手动控制白平衡, 2000K-11000K, 以10K为步进调整
色彩校正调节范围从-12到+12CC
1CC对应035 Kodak CC值或1/8 Rosco值
滤镜
手动镜头后全光谱中性密度(FSND)滤镜: 透明, 0.3, 0.6, 0.9, 1.2, 1.5, 1.8, 2.1, 2.4
固定式光学低通滤镜、UV滤镜、红外线滤镜
画面输出
1x 专用信号输出至EVF-1 取景器
4x MON OUT: 1,5G (SMPTE ST292-1)
内嵌音频和元数据的无压缩视频
镜头压缩系数
1.00
1.30
2.00, 2.00 mag.
曝光和对焦控制
假色
峰值
变焦
音频输入
1x XLR 5针双声道线性电平
(最大线性输入电平+24dBu, 对应0dBFS)
音频输出
3.5mm耳机插口
SDI (内嵌)
音频录制
2 频道线性 PCM, 24 bit 48 kHz
遥控方式
通过WiFi或以太网连接，在智能手机、平板电脑或计算机的网页浏览器上遥控
利用WCU-4遥控镜头和主要的运行参数
遥控单元RCU-4通过以太网连接
界面
1x LEMO 5针 LTC 时间码输入/输出
1x BNC SDI 返回输入
1x LEMO 16针 EXT 用于附件与同步
1x LEMO 10针 以太网用于遥控与同步
1x SD 卡 (用于用户设置、视觉风格文件等)
3x Fischer 12针连接器用于CLM镜头马达
2x Fischer 5针 LCS镜头控制系统连接器用于手控单元
1x LDD 镜头数据显示连接器
无线功能
内置WiFi模块 (IEEE 802.11b/g)
内置白色无线电用于ARRI镜头和摄影机遥控
内置无线视频系统
镜头卡口
PL镜头卡口
LPL镜头卡口
法兰深度
PL卡口: 52 mm
LPL卡口: 44 mm
电源输入
1x Fischer2针BAT连接器 (10.5-34 V DC)
1x 机载电池接口 (10.5-34 V DC)
功耗
最小88W
最大141W
(机身和EVF-1)
电源输出
3x Fischer 3针 24V RS
1x LEMO 2针 12V
电源管理
BAT连接器和机载电池适配器之间包含活动O环
尺寸 (HxWxL)
158 x 189 x 351 mm / 6.22 x 7.44 x 13.82″
(机身和PL镜头卡口)
工作环境温度
-20° C到+45° C / -4° F到+113° F @ 95% 最大相对湿度, 无结露
存放温度
-30° C到+70° C / -22° F到+158° F
声音水平
< 20 dB(A) @ 24fps
软件许可证
–
